2023-07-20

zabbix Windwos agentをインストール、値を取得して見るのと課題を見る。

前日のテンプレート

前日のテンプレートのエクスポートは、作成したテンプレート一覧にて、必要そうなテンプレートを選択。すると、リスト下にあるエクスポートをクリックすることで、ファイルとしてダウンロードが出来る。

また、ホストも同様で、ホスト一覧にて、リストを選び、エクスポートをクリックすることが可能。改めて、仕込みが大事になってきますね。

本題のWindwos agent

対象のPCへインストールをしてみる。

agentのダウンロード
Zabbix agent 2 v6.4.4のOpenssl、MSI版をこちらのリンクからダウンロード。
MSI版もOpensslの取り扱いはstaticなのかな。
インストーラーを実行
ホスト名は素のまま、zabbixのサーバipを入れ、ポート番号はそのままに
再度zabbixのサーバipを入力しながら「PSK」のチェックは外して次へ。
※このときに表示されるコンピュータ名をメモしておきます
PSKとは
https://qiita.com/skouno25/items/d01793bf85116a26a9a8
「Finish」まで進める
画面の案内に沿って進め「Finish」をクリックしておしまい。
サービスの稼働状況を確認する
エクスプローラーを開いて、「PC」を右クリックし、「管理」を選ぶ
左の一覧から「サービスとアプリケーション」>「サービス」と開く
Zabbix Agent 2があることを確認。また実行中なもことも確認する。

コンソールに登録

コンソールを開いて登録
Zabbixのコンソールを開いて、データ収集からホストを開く
右上に「ホストの作成」をクリックして、必須項目を入力
※ホスト名は大文字小文字判別するので、agentインストール時のコンピュータ名を確認します
テンプレート
テンプレートを選択をクリックし「Windows by Zabbix agent」を選びます。
値の確認
アイテムリストの最後に、ドライブの利用状況が表示されてることを確認します。
・vfs.fs.dependent.size[C:,pused]
・vfs.fs.dependent.size[C:,total]
・vfs.fs.dependent.size[C:,used]
グラフも確認する
グラフも整備されてるので、値を確認します。
課題
増設時は手動登録なのか、自働なのか。
ちまちま手探りで設定するのも大事だけど、パッケージを利用して手を抜きたくなる。けども、欲しいものだけになると、てんこ盛りテンプレートで、めんどくささが倍増。

■Windows by Zabbix agent

マニュアルは、githubにリファレンスのようなものがあったので、翻訳ソフトを経由して読む。

項目の精査は、その会社の味でもあるし、何をトリガーにどうするのかを踏まえると、
どこまで必要なのかは、見えてきそう。

とは言え、静的解析ソフトもそうだけど、警告メッセージなんかの扱いは、レベル設定がされてるものもあるので、順繰り攻めるとか、重要度を選抜してそれだけみるとかにしておかないと、津波のごとく値が襲い掛かってきそう。

で、必要なものだけに絞ろうとしたけど、テンプレートの変更がこれまた大変なので、
これは地道に採取するしかないのかね。まあ、そう言うことなのだろう。

2023-07-19

ZabbixでWeb シナリオ監視

MFPも昨日の連携で監視する必要もないものもあれば、監視必須もありなのだけど、導入系を知らないので、Web監視でMFP本体を監視しちゃうよ。

web監視の名前を付けます
個別の検証用とテンプレートと2つ設定を作りします。
ステップを追加します
urlとアクセス時のステータスを定義します。
「http://172.**.**.**/stat.htm」で200としたけど、認証しないと401が返ってくることは確認済み。
認証を追加
bashic認証なので、認証タブを開き、basci認証を選んで、id、passwordを設定。
値が取れるか確認
取ったりはがしたりして、差を見ながら施をすと、多少なりとも違いが出るので、判別はしやすい。
テンプレート上のURLのhost名をマクロにする
「http://{HOST.IP}/stat.htm」とすることで、テンプレートにも展開しやすい。
稼働させ、ステータス200で移行してることを確認

確認が出来たら、グラフからシンプルグラフだったか、200か401かの確認を時系列で判別はつく。いつから止まってたのかは、グラフで見てもよいよね。

次回

次回は、もうちょっとWeb監視にしたいのだが、在庫切れで時間がかかりそう。

もうちょっと監視
ディスクの空き
テンプレートをエクスポートする
ubuntu 22.04+zabbix6.4

のどれか

2023-07-18

Zabbixでテンプレートを更新する

はい、昨日の続きです。

DocuCentre-VI_C4471のTotalPrintCount

DocuCentre-VI_C4471のTotalPrintCount のOIDは、特に問題がなければ、「総プリントページ数」と「総コピーページ数」、「総ファクス受信印刷ページ数」の合算でした。

まれに、保守都合で基盤が交換されると、数が膨れ上がり、合算が合わないこともあると。

TotalPrintCount 1.3.6.1.4.1.253.8.53.13.2.1.6.1.20.1

テンプレートの作り方

テンプレートを作る前に、探り用のホストと、テンプレートを反映させるホストと分けましょう。

左メニューのデータ収集>テンプレートを選択
画面右上のテンプレートの作成をクリック
テンプレート名とグループは必須。らしい名前とらしいテンプレートグループを作成(DocuCentre-VI_C4471とprintersとか)
入力が終わったら「追加」をクリック
再度、左メニューからデータ収集、テンプレートをクリックして一覧を表示
登録したお名前を名前に入力して、適用をクリック(検索条件になるのかな…)
登録したテンプレートが表示。が、アイテムは一つも登録されてないことを確認
ここにはSNMPのアイテムを登録したいので、該当テンプレートのアイテムをクリック
画面右上のアイテムの作成をクリック
NMPを登録したいので、適当な名前、タイプをSNMPエージェントに、キーに適当なキー名、SNMP OIDに取得したいMIBを入れ、監視間隔(短いと止まる場合もあるので適当な間隔に)に数値を入れて追加。
ほかにも登録したいのを項目9の手順から繰り返して完了させる。
これで、ホストを複製で生成し、テンプレートを適用すると、決まった型で設定が出来る。

ここまで書いておいて恐縮ですが、エクスポートの仕方を知らない。

2023-07-17

Zabbixでmfp,プリンタを監視する

zabbixを構築して、どんな感じに監視するのかわからなかったので、リコーのプリンタと、富士フィルムビジネスイノベーションのmfpを監視しようとしてみた。

■リコーのプリンタ

リコーのプリンタは、SP C740M、SP C751、SP C841と、ここ最近から保守料金も高くなってしまってるモデル群たち。この3モデルのmib値は同じで、countは、トータルの印刷数。tonerはドラムとトナーボトルの値が合算され%で取れる。

なぜ合算かと言えば、この後の富士フィルムビジネスイノベーションのドラム、トナーボトルが分かれてて、計算で得ないといけないのよね。そしてよくわからない。

そこからすると合算値を監視するのはありがたいのだけど、リコーのレーザープリンタの機構を踏まえると、トナーボトルやトナーカードリッジに粉が固着し、ドラムに移動してないことがよくある。そうなると、フリフリしてあげればよいのだけど…。

なので、トリガーで一定の比率になったら、１）代えトナーを発注するのと同時に、２）フリフリして最後までつかう、３）交換。トナーがサードパティ製なら、なおさらで、そうした監視は、バタバタするぐらいなら、したほうがよい。

print_count
.1.3.6.1.4.1.367.3.2.1.2.19.1.0
toner_Black
.1.3.6.1.4.1.367.3.2.1.2.24.1.1.5.1
toner_Cyan
.1.3.6.1.4.1.367.3.2.1.2.24.1.1.5.2
toner_Magenta
.1.3.6.1.4.1.367.3.2.1.2.24.1.1.5.3
toner_Yellow
.1.3.6.1.4.1.367.3.2.1.2.24.1.1.5.4

■富士フィルムビジネスイノベーションのMFP(DocuCentre-VII C4473)

富士フィルムビジネスイノベーションのMFPは、総務管轄なのと、保守も契約されてて、トナーの自動発注も富士フィルムビジネスイノベーション任せ。そんな環境だと、トナー、ドラム、廃トナーなどの監視が必要かと言われれば、適当に調整されてるので、ここらの監視はなくても回る。

だからと言って監視が不要かと言えば、どこでもプライベートプリント(ICカード認証と印刷JOBが分散するしくみ)を利用しており、MFPそのもののフリーズがあったり、物理故障などにて止まると、JOBの共有が止まり、仕組みそのものが止まる。

回復には、強制電源断、電源入りか、故障を直すしかない。そうなると、フリーズも修理もMFPのWebコンソールには、ログインができないようなので、Webコンソールを監視だけでよさそう。<<ここまでたどり着いたけど、まだ実装してない

参考程度に、mibを

値の多いほうが、その値のMAX値。小さいのは利用状況の値らしい。他のテンプレートを眺めてると、色が違う場合が多い。

値の持ち方は、歴史的背景が色濃く出てるのかな。キヤノンやKMとか見たら、もうちょっと違うのかな。近場にないので見ないけど。

1.3.6.1.2.1.43.11.1.1.9.1.1 = INTEGER: 34920 <k(トナーボトル)
1.3.6.1.2.1.43.11.1.1.9.1.2 = INTEGER: 17850 <y(トナーボトル)
1.3.6.1.2.1.43.11.1.1.9.1.3 = INTEGER: 17640 <m(トナーボトル)
1.3.6.1.2.1.43.11.1.1.9.1.4 = INTEGER: 210 <c(トナーボトル)
1.3.6.1.2.1.43.11.1.1.9.1.5 = INTEGER: -3 <廃トナー
1.3.6.1.2.1.43.11.1.1.9.1.6 = INTEGER: 83210<k(ドラム)
1.3.6.1.2.1.43.11.1.1.9.1.7 = INTEGER: 119320<y(ドラム)
1.3.6.1.2.1.43.11.1.1.9.1.8 = INTEGER: 119320<m(ドラム)
1.3.6.1.2.1.43.11.1.1.9.1.9 = INTEGER: 119320<c(ドラム)

1.3.6.1.2.1.43.11.1.1.8.1.1 = INTEGER: 36000 k
1.3.6.1.2.1.43.11.1.1.8.1.2 = INTEGER: 21000 y
1.3.6.1.2.1.43.11.1.1.8.1.3 = INTEGER: 21000 m
1.3.6.1.2.1.43.11.1.1.8.1.4 = INTEGER: 21000 c
1.3.6.1.2.1.43.11.1.1.8.1.5 = INTEGER: 83000 <廃トナー
1.3.6.1.2.1.43.11.1.1.8.1.6 = INTEGER: 157000<ドラム
1.3.6.1.2.1.43.11.1.1.8.1.7 = INTEGER: 157000<ドラム
1.3.6.1.2.1.43.11.1.1.8.1.8 = INTEGER: 157000<ドラム
1.3.6.1.2.1.43.11.1.1.8.1.9 = INTEGER: 157000<ドラム

2022-06-05

WinPEが起動しない

ネット上検索する内容を元にWinPE環境を構築しても最近のPCだと起動すらしてくれない。なんでかな…と思ったら、x86なのではないのか……。

後追いで調べたらこんな話みたい。

goriponsoft.hatenablog.com

そして、x86で書かれてる話はこちら。

hytmachineworks.hatenablog.com

www.wheel.gr.jp

ameblo.jp

↑きゃーすごい。けど、ここまでの用途はないのよね……。

で、amd64で下記のような感じに手打ちで実行にしてみた。

pcnet.yumarika.com

■ここからコマンド群。

その前に、ADKは、Windows 10 バージョン 2004をダウンロードしてインストール。

rd /s /q C:\WinPE64a
call copype amd64 C:\WinPE64a

前作業の残骸があるのかと、ファイル群のコピー。

Dism /Mount-Image /ImageFile:"C:\WinPE64a\media\sources\boot.wim" /index:1 /MountDir:"C:\WinPE64a\mount"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\WinPE-WMI.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\ja-jp\WinPE-WMI_ja-jp.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\WinPE-Scripting.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\ja-jp\WinPE-Scripting_ja-jp.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\WinPE-HTA.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\ja-jp\WinPE-HTA_ja-jp.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\WinPE-MDAC.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\ja-jp\WinPE-MDAC_ja-jp.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\WinPE-WDS-Tools.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\ja-jp\WinPE-WDS-Tools_ja-jp.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\WinPE-LegacySetup.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\ja-jp\WinPE-LegacySetup_ja-jp.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\WinPE-FontSupport-JA-JP.cab"
Dism /Add-Package /Image:"C:\WinPE64a\mount" /PackagePath:"C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment\amd64\WinPE_OCs\ja-jp\lp.cab"
Dism /Set-AllIntl:JA-JP /Image:"C:\WinPE64a\mount"
Dism /Set-InputLocale:0411:00000411 /Image:"C:\WinPE64a\mount"
Dism /Set-LayeredDriver:6 /Image:"C:\WinPE64a\mount"
Dism /Set-TimeZone:"Tokyo Standard Time" /Image:"C:\WinPE64a\mount"

Dismのコマンドに出てくるディレクトリ、フォルダ名は環境変数で管理したほうが良いよね（鼻ほじほじ）と思いながら、置換して頑張ってください。

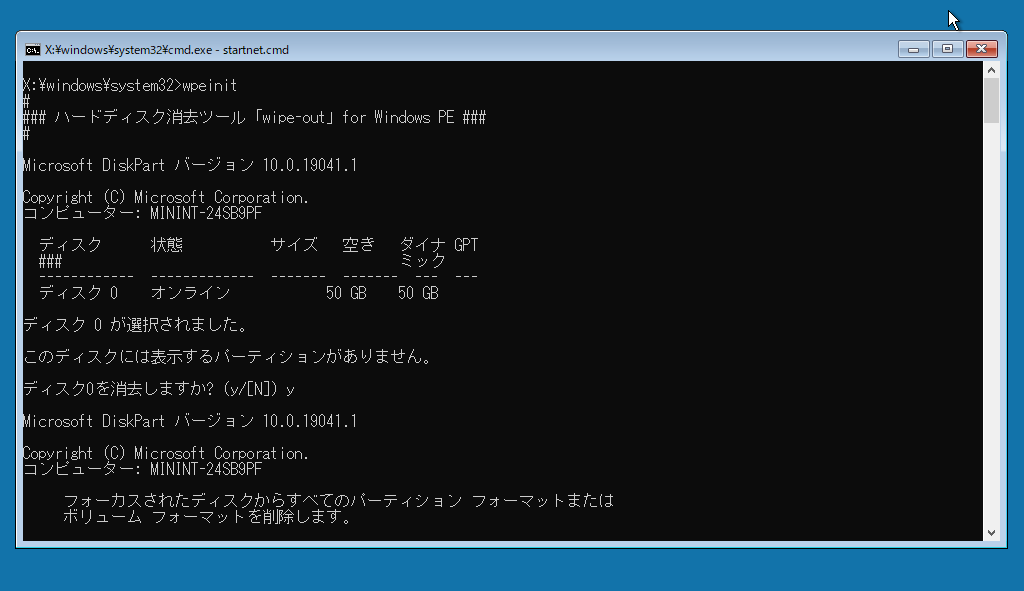

別途「C:\temp\wpout\startnet.cmd」を用意して、Windws PE版 HDD消去ツール「超消わいぷたん（wipe-out）」さんのバッチファイルをこちらに展開。

えっと、UTF-8で保存すると文字化けするようなので、ansiで保存。

wpeinit

@echo off

echo #
echo ### ハードディスク消去ツール「wipe-out」for Windows PE ###
echo #

diskpart /s diskinfo.txt

echo;
set /p answer="ディスク0を消去しますか? (y/[N]) "
if NOT "%answer%" == "y" goto QUIT

diskpart /s helpclean.txt

echo;
set /p answer="ディスク0を本当に消去しますか? (y/[N]) "
if NOT "%answer%" == "y" goto QUIT

diskpart /s diskinfo.txt

echo;
set /p answer="ディスク0を本当に消去しますか? (y/[N]) "
if NOT "%answer%" == "y" goto QUIT

echo;
echo ディスク0を消去します。しばらくお待ちください。
diskpart /s cleanall.txt

:QUIT

そして、上で編集したファイルと、wipe-outで配布してるtxtファイルをsystem32にコピー。

copy C:\temp\wpout\startnet.cmd C:\WinPE64a\mount\windows\system32
copy c:\temp\wpout\cleanall.txt C:\WinPE64a\mount\windows\system32
copy c:\temp\wpout\diskinfo.txt C:\WinPE64a\mount\windows\system32
copy c:\temp\wpout\helpclean.txt C:\WinPE64a\mount\windows\system32

コピーが完了したら、次のコマンドでUSBメモリとISOに展開。

USBメモリは事前に用意して、ドライブマッピングがどこなのか確認。

どちらか不要ならremでコメントアウト。

cd \
set USB_MEMORY=e:
Dism /Unmount-Image /Mountdir:"C:\WinPE64a\mount" /Commit
MakeWinPEMedia /UFD "C:\WinPE64a" %USB_MEMORY%
makewinpemedia /iso "C:\WinPE64a" c:\winpe-wp2002-64.iso

出来たメディアは、初回起動時の企業ロゴ表示時にF2とかF12とかを連打。ブートセレクトが出てきたら、USBメモリ、DVDドライブを選んで起動っと。

DVDドライブは省電力で、最初回ってないかもね。と、外付けのドライブは耐久年度来てません？。買い替えorUSBメモリをご検討ください。

そうそう、SysWOW64を導入して32bitアプリをとも思ったのですが、標準のコマンド群で事足りたのと、相当面倒そうなので静観。
